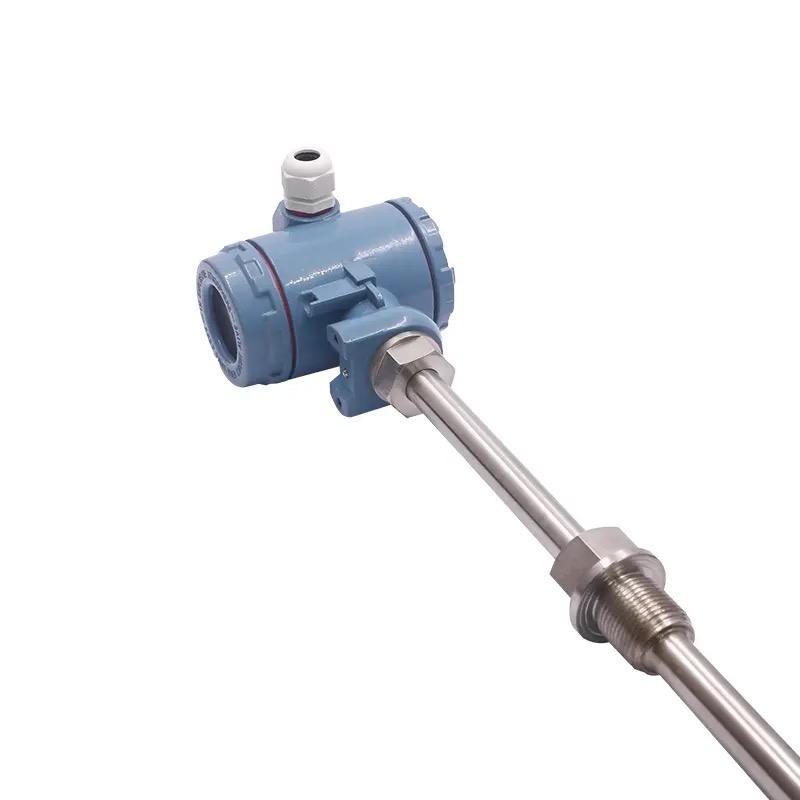

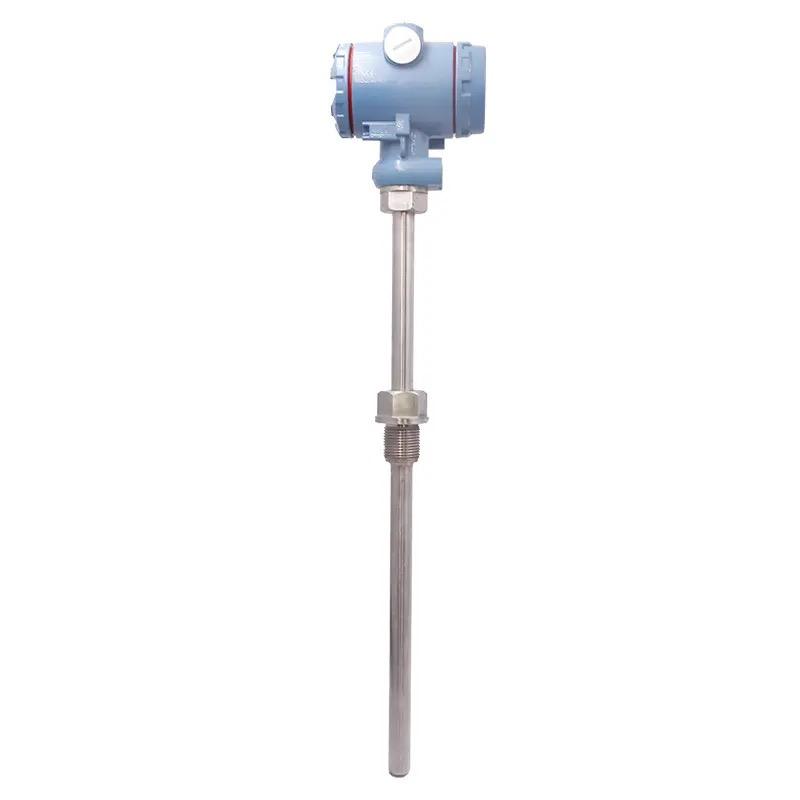

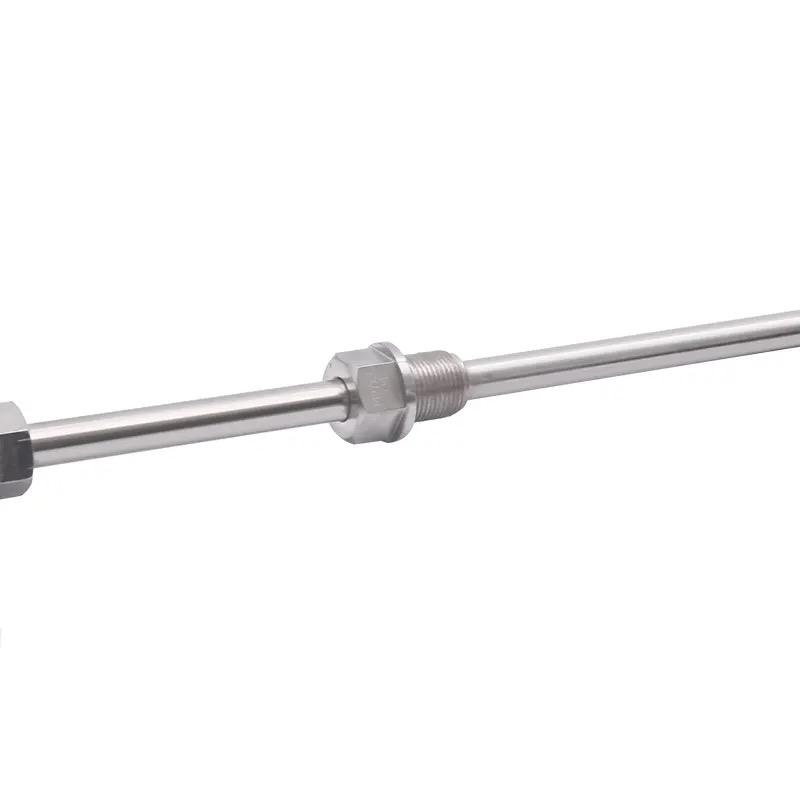

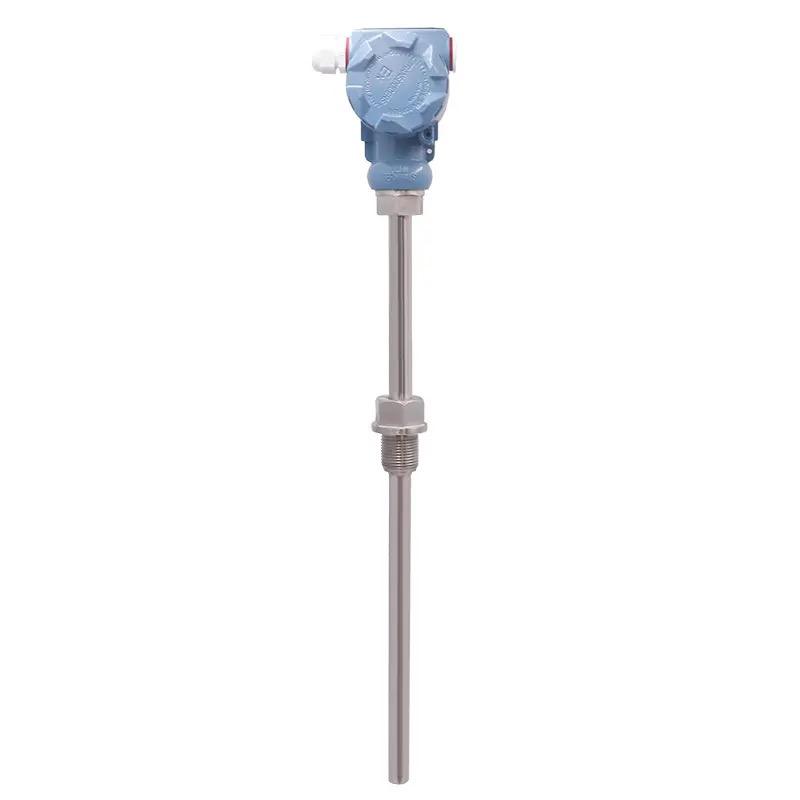

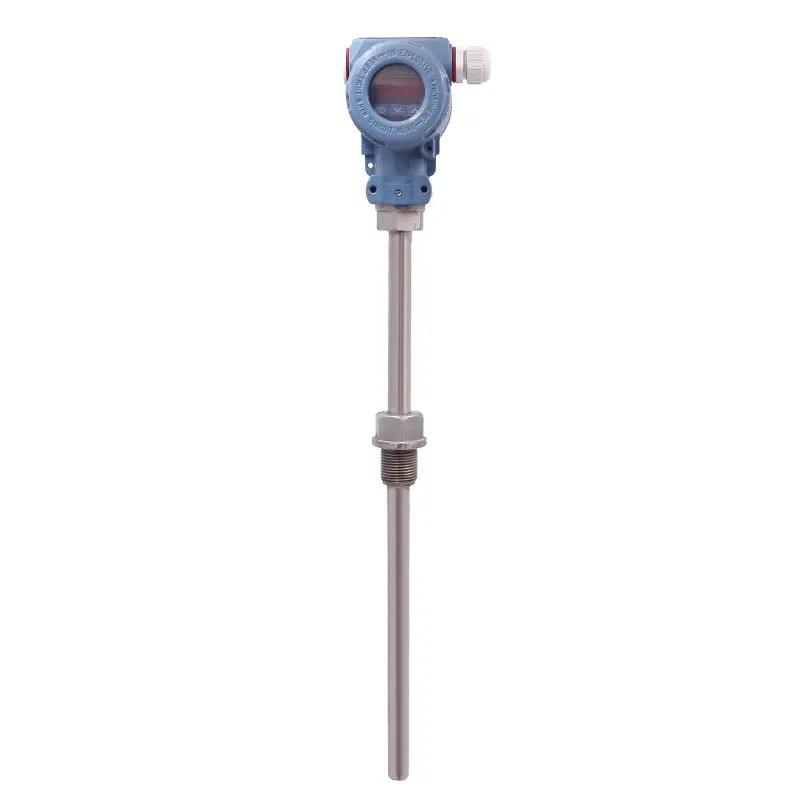

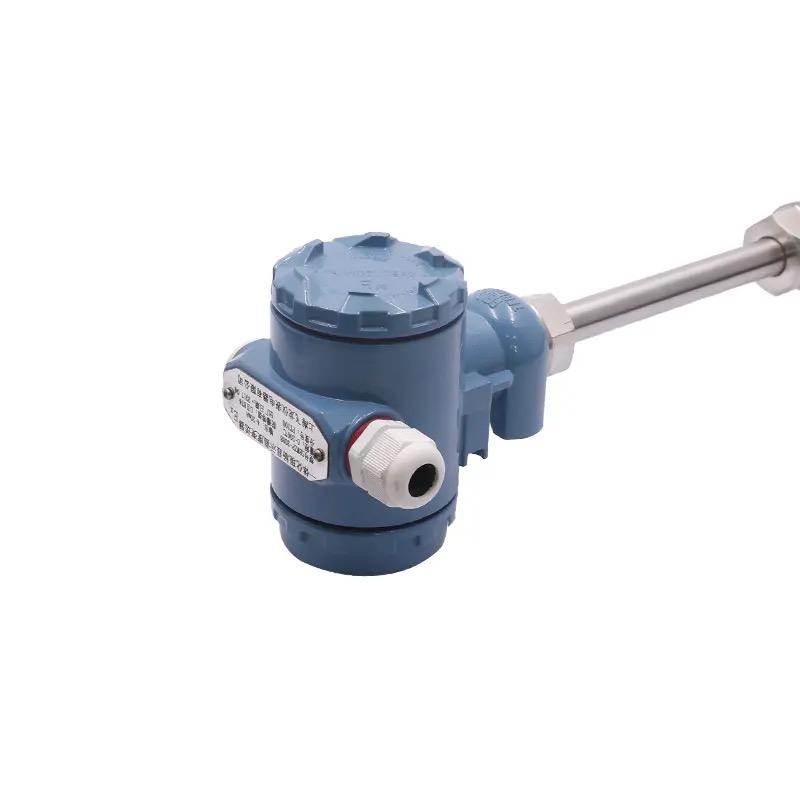

Transmisor de temperatura integrado con aislamiento completo

El transmisor de temperatura integrado general se utiliza para la entrada de señales de resistencia térmica (RTD), termopar (TC), resistencia y voltaje, que se pueden instalar en el sensor mediante configuración de PC.(Están disponibles los protocolos PEOFIBUS-PA y HART). Lugares aplicables: · El transmisor de temperatura integrado PCP se puede utilizar para transformar todo tipo de señales de entrada en señales de salida de 4-20 mA ·Entrada Resistencia térmica (RTD) Termopar (TC) Resistencia(Ω) Voltaje (mV) .A través de PC،la herramienta de configuración se puede utilizar en línea. Características: .El PCP general se puede utilizar para todo tipo de señales de entrada .Aislamiento eléctrico .Sistema de dos cables y salida de analogía de 4-20 mA .Alta precisión .Las señales de daño del sensor o de falla por cortocircuito se pueden configurar de antemano de acuerdo con NAMUR NE 43. ·EMC deberá estar de acuerdo con NAMUR NE 21, CE .Certificación a prueba de explosiones .Salida analógica .El rango de medición puede ser personalizado por los usuarios

Obtenga una cotización

Operación y estructura del sistema

Sistema de medición

Un transmisor de temperatura inteligente es un sistema de dos cables con salida analógica, señales de resistencia térmica (RTD) de entrada de 2, 3 y 4 cables, señal de termopar y señal de voltaje, que se pueden configurar a través de una herramienta de configuración

Resistencia térmica de entrada (RTD)

Tipo	Rango de medición	Rango mínimo de medición
Parte 100 Pt500 Parte 1000 De acuerdo con IEC 751	-200-850℃ -328-1562°F -200-250℃ -328-482°F -200-250℃ -328-482°F	10K(18°F) 10K(18°F) 10K(18°F)
Ni100 Ni500 Ni1000 De acuerdo con DIN 43760	-60-180℃ -76-356°F -60-150℃ -76-302°F -60-150℃ -76-302°F	10K(18°F) 10K(18°F) 10K(18°F)
Tipo de cableado	Compensación de resistencia del cable de medición del sistema de dos hilos de 2, 3 o 4 conexiones (0-20 Ω)
Resistencia del cable sensor	Cada cable
Corriente del sensor	≤0,6 mA

Señal de resistencia (Ω)

Tipo	Rango de medición	Rango mínimo de medición
Resistencia(Ω)	10..2000(Ω)	100(Ω)

Termopar (TC)

Tipo	Rango de medición	Rango mínimo de medición
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] De acuerdo con IEC 584 Parte 1	0- 1820℃ 32-3308°F 0- 2320℃ 32-4208°F 0- 2495℃ 32-4523°F -200- 915℃ -328-1679°F -200-1200℃ -328-2192°F -200- 1372℃ -328-2501°F -200-900℃ -328-1652°F -270-1300℃ -454-2372°F 0- 1768℃ 32-3214°F 0- 1768℃ 32-3214°F -200-400℃ -328-752°F -200-600℃ -328-1112°F 0- 2000℃ 32-3632°F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 500k(900°F)
Unión fría	Interior (Pt100) o Exterior (0...80℃),32..176°F
Precisión de la unión fría	±1k
Corriente del sensor	30nA

Señal de voltaje (mV)

Tipo	Rango de medición	Rango de medición máximo
Milivoltios(mV)	-10...100mV	5 mV

entrada salida (analógica)

Señal de salida	4...20 mA.20..4 mA
Características de transmisión	Linealidad de temperatura, resistencia y tensión
Carga máxima	(V-8V)/0,025A

(1) Sin referencia

(2) De acuerdo con DIN 43710

(3) De acuerdo con ASTM E988

Filtro digital Grae 1	0...8 s
corriente de entrada	≤3,5 mA
Limitación actual	≤25mA
Interruptor de retardo de tiempo	4s (Durante la alimentación en la-3,8mA)
Tiempo de respuesta	1s

Señal de falla (monitoreo de fallas)

Por debajo del límite inferior de medición	Bajó la potencia a 3,8 mA
Por encima de la medición superior Iirmit	Salida de hasta 20,5 mA
Daño del sensor Cortocircuito del sensor	Se puede configurar como ≤3,6 mA o ≥21,0 mA

Conexión eléctrica

Fuente de alimentación	U _b =8...35V CC Protección de polaridad
Aislamiento eléctrico (entrada/salida)	U=3,75 kV CA
Rango de fluctuación permitido	U≤5V (cuando Ub≥13V, f _max =1KH ₂ t)

Precisión

Condiciones de referencia

Temperatura nominal23℃ (73,4°F）±5K

Resistencia térmica (RTD)

Tipo	Precisión de la medición
Parte 100,Ni100 Pt500, Ni500 Parte 1000,Ni1000	0,2K o 0,08% 0,5K o 0,20% 0,3K o 0,12%

Señal de resistencia (Ω)

Tipo	Precisión de la medición	Rango de medición
Resistencia	±0,1Ω o 0,08%	10...40Ω
Resistencia	±1,5Ω o 0,12%	10...2000Ω

Termopar (TC)

Tipo	Precisión de la medición
K, J, T, E, L, U, N, C, D SBR MoRe5-MoRe41	tipo 0,5 k o 0,08% tipo 1,0 k o 0,08% tipo 2,0 k o 0,08%
Alelado por el fin de la relevancia interna	Parte 100 DIN IEC751 C1.B

Señal de voltaje (mV)

Tipo	Precisión de la medición	Rango de medición
Milivoltios(mv)	±20 μV sau 0,08%	-10...10mV

Afectado por el suministro eléctrico	≤±0,01%/V con desviación de 24 ^[3]	Rango de medición
Afectado por carga	≤±0,02%/100Ω ^[3]	-10...10mV

(1)No aplicable al termopar.

(2) % es relativo al rango de medición ajustable (valor máximo).

(3)Todo ala está relacionado con el valor final de la medición (FSD)

Cambio de temperatura

RTD
Td=±(15 ppmk*Rango máximo de medición)±50 ppmK*Rango de medición preestablecido)*∆θResistencia térmica Pt100
Td=±(15ppmk*(Valor final de la medición 200) 50ppm/K*Rango de medición preestablecido)*∆θ Termopar(TC)
Td=±(50 ppmK*Rango de medición máximo 50 ppm/K*Rango de medición preestablecido)*∆θ
∆θ=El valor de la temperatura ambiente se desvía de la temperatura de retorno

Estabilidad a largo plazo

≤0,1K/Año[1] o ≤0,05%/Año[1][2]

Estado de instalación

Ángulo de instalación	Sin limitación
Área de instalación	Caja de conexión impermeable o caja de conexión a prueba de explosiones

Condición de aplicación Condición del entorno

Temperatura ambiente	-40... 85℃(-40..185°F). Aplicable al área de proot de explosión
Temperatura de almacenamiento	-0.. 100℃(-40...-212°F)
Clase climática	n acuerdo wilh EN G0654-1,ClaasC
Condensación	Permiso
Clase ProtacLlon	Instalación de IP 00/IP 66
Protección contra vibraciones	De acuerdo con IEC 60068-2-6
Compatibilidad electromagnética	Emisión radiada anti-EMI y anti-EMl según EN 61326-1 y NAMUR NE 21

Estructura mecánica

Bien	=40g
Material	Carcasa: PC, plástico o poliéster
Terminal	cable máx., 1,75 mm2 (0,0027 in2)

Pantalla y sistema operativo Operación remota

Herramienta de configuración	Herramienta de configuración especial
Software de configuración	Software operativo para PC (Reaowin 2o00]
entrelazado	Interfaz de PC conectada con cable TTL-l-RS 232 con enchufe
Parámetro de configuración	Tipo de sensor, tipo de conexión y unidad de ingeniería (C/F rango de medición, compensación de unión fría interna/externa, compensación de resistencia del cable en la medición del sistema de dos cables, condición de falla, señal de salida (4...20/20...4 mA), filtro digital (húmedo), salida, marca de punto de medición (8 caracteres) y salida analógica.
