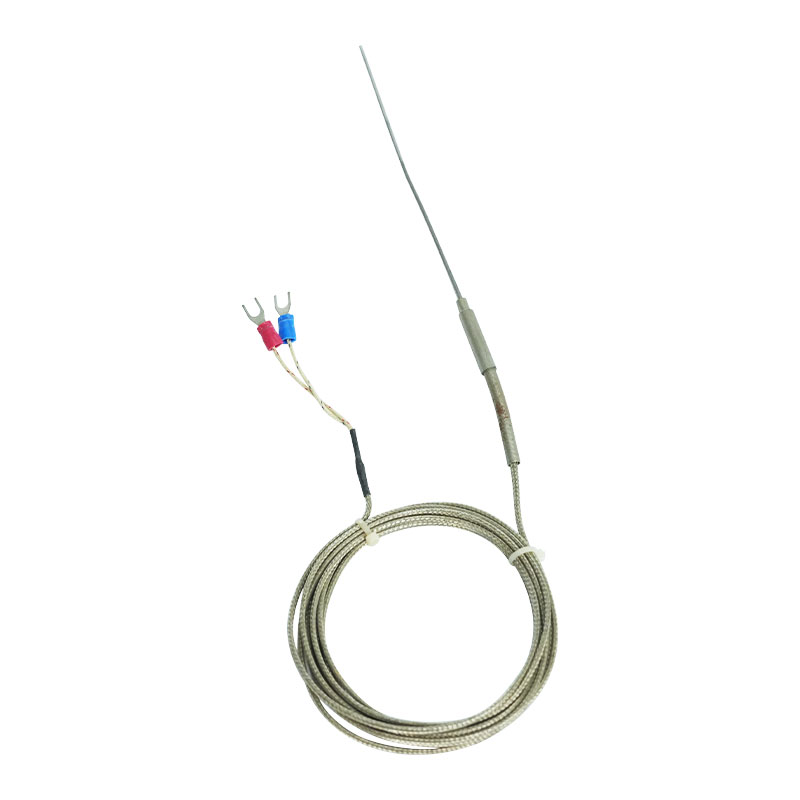

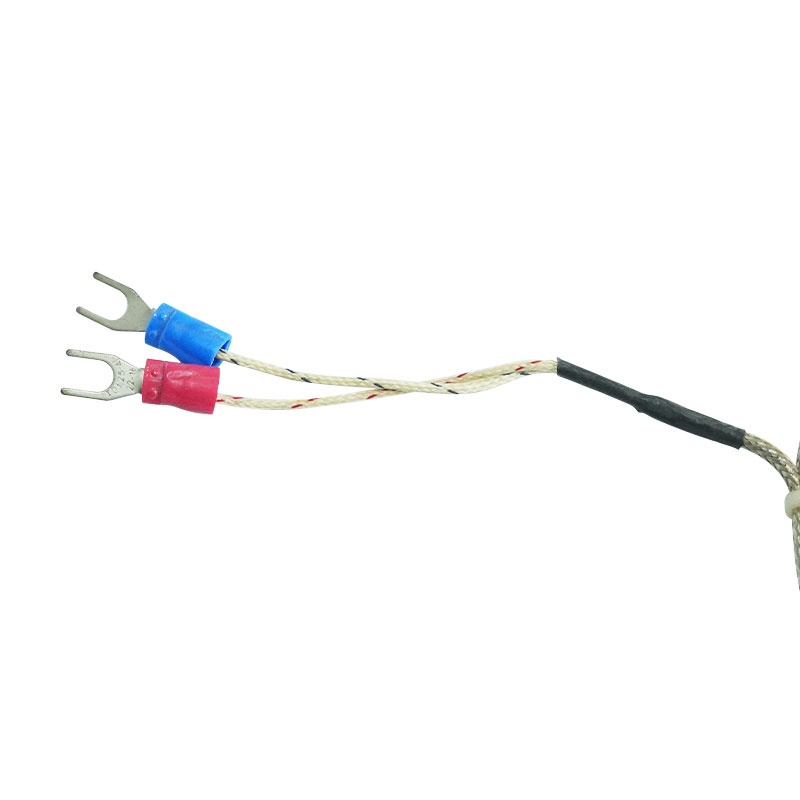

Termopar enfundado

El termopar enfundado tiene las ventajas de delgadez, fácil flexión, corto tiempo de respuesta térmica, antivibración, resistencia a la temperatura, robustez de la resistencia a la compresión, etc. Se puede utilizar no sólo para medición directa sino también para termopar de montaje como elemento central interior para sustituir elementos convencionales tipo cordón de cuentas de porcelana. Especialmente, es adecuado para instalación en tuberías con distancias estrechas, tuberías dobladas y lugares especiales de medición de temperatura donde se requiere una respuesta rápida y micromovimiento. Contiene: Termopar enfundado con dispositivo no fijo Termopar enfundado tipo perno de férula Termopar enfundado tipo brida de férula

Obtenga una cotización

Tipo, rango de medición de temperatura y tolerancia del termopar enfundado

Categoría	Código	Marca de graduación	Diámetro exlérmico del tubo (mm)	Rango de medición(℃)	Temperatura máxima de aplicación(℃)	∆Tolerancia t
Categoría	Código	Marca de graduación	Diámetro exlérmico del tubo (mm)	Rango de medición(℃)	Temperatura máxima de aplicación(℃)	1	2
Nickal-cromo-cuproníquel	WREK	E	≥Φ3	-40-700	700	±1,5℃ o ±0,4%t	±2,5℃ o ±0,75%t
Níquel-cromlio--nisiloy	WRNK	K		-40-900	950
Ferrum-cuproníquel	WRJK	J		-40-500	600
Guprum-cuproníquel	WRCK	T		-40-350	400
Rodio Platino-Platino	WRPK	S	Φ5-«8	0-1100	1300	±1,5℃	i:2,5%l

Termopar revestido con dispositivo no fijo

Tipo de caja de conexión	Modelooo
Tipo simple	WR□K-101 WR□K ₂ -101
Tipo impermeable	WR□K-131 WR□K ₂ -131
Tipo de acoplamiento rápido	WR□K-151 WR□K ₂ -151
Tipo de enchufe de aviación	WR□K-161 WR□K ₂ -161
Tipo de mango	WR□K-187 WR□K ₂ -187
Tipo de cable de extensión	WR□K-191 WR□K ₂ -191

Nota: (1)WRNK-101 se puede utilizar para reemplazar el núcleo interno del termopar del conjunto. (2) El tipo de cable de extensión generalmente se conecta con un cable conductor de 500 mm; si es necesario agregarlo, indique la longitud. (3) El terminal de medición se suministra con tipo aislante. Si es necesario conectarlo con el estante, cambie el modelo de mantisa "1” a “2” y "7” a " 8". Por ejemplo, 131 se cambia a 132; 187 se cambia a 188. (4) Consulte las páginas 26 a 28, la Tabla 6 y la Figura 35 para conocer la marca de graduación y el rango de medición. Tiempo de respuesta, diámetro y longitud disponible del termopar enfundado.

Termopar enfundado tipo perno de férula

Tipo de caja de conexión	Modelooo
Tipo impermeable	WR□K-231 WR□K ₂ -231 WR□K-331 WR□K ₂ -331
Tipo de acoplamiento rápido	WR□K-251 WR□K ₂ -251 WR□K-351 WR□K ₂ -351
Tipo de enchufe de aviación	WR□K-261 WR□K ₂ -261 WR□K-361 WR□K ₂ -361
Tipo de cable de extensión	WR□K-291 WR□K ₂ -291 WR□K-391 WR□K ₂ -391
Tipo de cable de extensión(stainless steel flexible tube)	WR□K-291G WR□K ₂ -291G WR□K-391G WR□K ₂ -391G

Nota: (1) El cable conductor de 500 mm generalmente se conecta al tipo de cable de extensión; si es necesario agregarlo, indique la longitud.

(2) El terminal de medición se suministra con un tipo de aislamiento. El ajuste debe conectarse con la carcasa; cambie el modelo de mantisa "1” a "2", por ejemplo, 231 se cambia a 232; 291 se cambia a 292.

(3)El diámetro del termopar enfundado no es inferior a 5. El suministro general para pernos roscados de pernos de férula es M16×1.5 y ≤Φ4 es M12×1.5.

(4) La presión nominal del colmillo de la férula fija es de 2,5 MPa. La presión nominal de la brida de la férula móvil es la presión normal.

(5) Consulte las páginas 26 a 28, la tabla 6 y la figura 35 para conocer la marca de graduación y el rango de medición. Tiempo de respuesta, diámetro y longitud disponible del termopar enfundado

Termopar enfundado tipo brida de férula

Tipo de caja de conexión	Modelooo
Tipo impermeable	WR□K-431 WR□K2-431 WR□K-531 WR□K ₂ -531
Tipo de acoplamiento rápido	WR□K-451 WR□K ₂ -451 WR□K-551 WR□K ₂ -551
Tipo de enchufe de aviación	WR□K-461 WR□K ₂ -461 WR□K-561 WR□K ₂ -561
Tipo de cable de extensión	WR□K-491 WR□K ₂ -491 WR□K-591 WR□K ₂ -591
Tipo de cable de extensión(stainless steel flexible tube)	WR□K-4911G WR□K ₂ -4911G WR□K-5911G WR□K ₂ -5911G

Nota: El cable conductor de (1)500 mm generalmente se conecta al cable de extensión tipo "S"; si es necesario agregarlo, indique la longitud por separado.

(2) El terminal de medición se suministra con tipo aislante. Si necesita conectarse con el shel, cambie la mantisa del modelo "1" a "2", por ejemplo, .431 se cambia a 432.

(3) El diámetro del termopar enfundado no es inferior a Φ5. El suministro general para la brida de la férula es Φ60 y ≤ 04 es Φ50.

(4) La presión nominal de la brida de la férula fija es de 2,5 MPa. La presión nominal de la brida de la férula móvil es la presión normal.

(5) Consulte las páginas 26 a 28, la tabla 6 y la figura 35 para conocer la marca de graduación y el rango de medición. Tiempo de respuesta, diámetro y longitud disponible del termopar enfundado.
